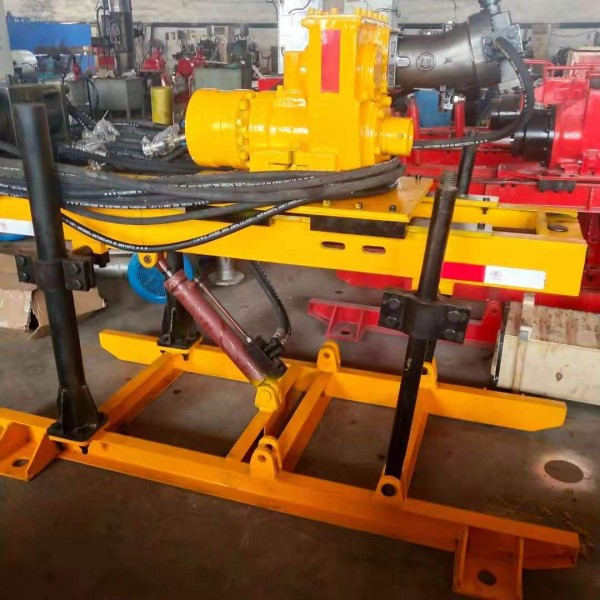

采用雙泵系統，回轉參數與給進參數獨立調解，、、了鉆機對各種不同鉆進工藝的適應能力;用支撐油缸調整機身傾角方便省力;回轉器采用通孔機構，鉆桿長度不受給進行程的限制;操縱臺集中操作，人員可遠離孔口，有利于人身安全。
二.技術參數：
|
序號 |
項目 |
單位 |
ZDY1900S |
|
1 |
鉆孔深度 |
m |
350/100 |
|
2 |
鉆桿直徑 |
mm |
94/200 |
|
3 |
鉆孔傾角 |
° |
0-±90 |
|
4 |
回轉速度 |
r/min |
85-300 |
|
5 |
轉矩 |
N.m |
1900 |
|
6 |
給進能力 |
kN |
112 |
|
7 |
起拔能力 |
Kn |
77 |
|
8 |
功率 |
kw |
37 |
|
9 |
整機質量 |
kg |
2040 |
|
10 |
主機質量 |
kg |
1120 |
|
11 |
主機外形尺寸 |
m |
2.30×1.10×1.56 |
